POMPA GRUBU |
BST 47.16 5RZ |
|
Beton basma kapasitesi (max) (Piston tarafı) |
160 m³/ h |
|
Beton basıncı (max) (Piston tarafı) |
85 bar |
|
Strok |
26 strok/ dk |
|
Beton Silindir Ölçüleri
|
250 mm X 2100 mm |
| Soğutucu | Elektrikli |
| Beton kazan hacmi | 650 lt |
| Piston yön değiştirme sistemi | Elektromanyetik sensör |
| Beton transfer sistemi | S valfli sistem |
| Elektrik kutusu | IP65 PLC kontrollü |
| Uzaktan kumanda | Dahil |
| Su pompası | 67 lt / dk |
| Su tankı kapasitesi | 650 lt |
| Su hortumu | 15 m |
| Yağlama sistemi | Otomatik Yağlama Sistemi |
| Tahrik | PTO |
■ Kazan vibratörü
■ Hidrolik tahrikli fan

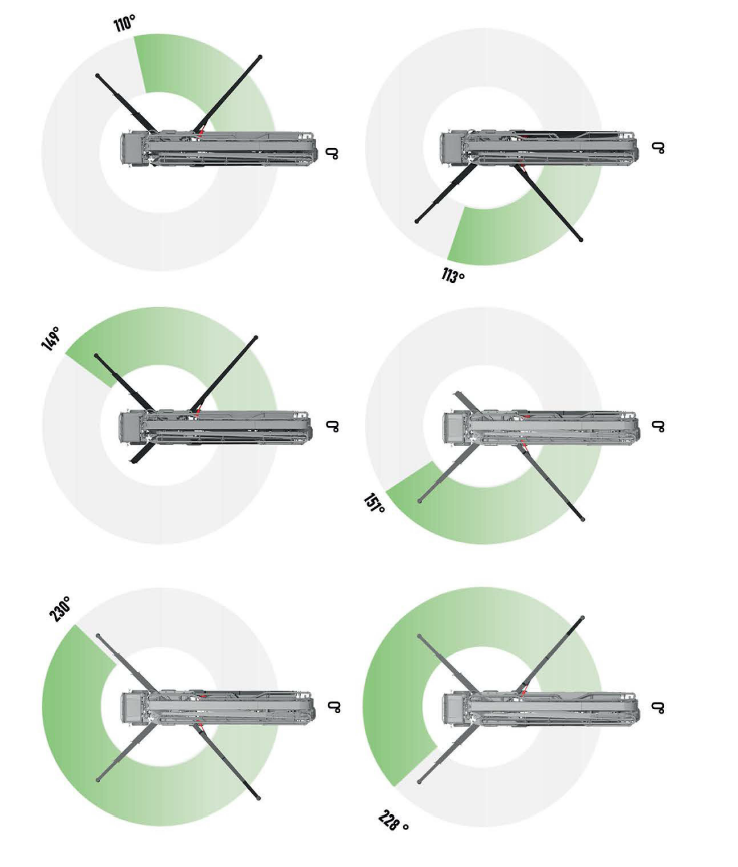

■ Stabilite kontrol
■ Hava kompresörü
■ Uç hortum beton kesici
■ Yüksek basınçlı temizleme kiti
■ Su ve yağ tankı ısıtıcı
| Ön ayaklar | X tipi |
| Arka ayaklar | Hidrolik yana açılmalı |
| Bom tipi | RZ |
| Sayısı | 5 |
| Bom dönüş hızı | 174 sn |
| Bom dönüş açısı | 360° |
| Beton borusu çapı | 125 mm (DN 125) |
| Dikey erişim yüksekliği | 46.2 m |
| Yatay erişim mesafesi | 42.2 m |
| Açılma yüksekliği | 9.3 m |
| Aşağıya erişim derinliği | 31.8 m |
| Uç hortum | 3 m |
■ SmartStar kontrol
■ 7" Renkli SmartStar ekran
■ IP69K elektronik tuş takımı
■ Arıza teşhis
■ Yakıt tasarruf modu
■ Sensör arıza modu
■ Otomatik güç regülasyonu
■ Karıştırıcı güvenlik sensörü
Pump BST 47.14H 5RZ BST 47.16 5RZ
|
Theo. Conc. Output(max) (Piston Side) |
140 m³ / h (183,11 yd³ / h) |
160 m³ / h (209,27 yd³ / h) |
|
Theo. Conc. Pressure(max) (Piston Side) |
81 bar (1174,80 psi) |
81 bar (1174,80 psi) |
|
Stroke |
26 Stroke / min |
26 Stroke / min |
|
Concrete Cylinder Dimensions |
230 mm x 2100 mm (9,05” x 82,68”) |
250 mm x 2100 mm (9,84” x 82,68”) |
■ Smartstar Control
■ Color LCD
■ Rear Keyboard
■ Diagnostic
■ Fuel Saving Mode
■ 2nd Back up Radio Remote and Receiver
Hopper Capacity : 650 l (171,71 gal)
Main Hydraulic Pump : 2 x A4 VG 125 Tandem (REXROTH)
Switching System : Proximity Switch
Concrete Valve : S Valve System
Electric Box : Waterproof and PLC Controlled
Remote Control : Included (HETRONIC)
End Hose : 3 m (9’ 10”) 5,5” Diameter
Water Pump : 67 lpm (17,7 gpm)
Water Tank Capacity : 650 l (171 gal) and Hose 15 m (49’ 2”)
Lubrication System : Hydraulic (LINCOLN)
Driven by : Gear Box (Stiebel)
Outrigger Pads : 4 Thermoplastic
■ Hopper Vibrator
■ Hydraulic Driven Fan
■ Stability Control
■ Air Compressor
■ End Hose Squeeze Valve
■ High Pressure Cleaning Kit (135 bar / 1958 psi)
■ Betonstar IoT System
■ Remote Control (HBC)
■ Tool Boxes (If space is available)
■ Water and Oil Tank Heater
■ Leg Fuel Tank
Front Legs : X
Rear Legs : Side Hydraulic Swing
Boom Type : 5RZ
Sections : 5
Boom Swing Time : 174 sec
Boom Swinging Angle : 365°
Concrete Pipe Diameter : 125 mm (5,5’’)
